CNC Svarv

Vad är en CNC-svarv?

En CNC-svarv är en datorstyrd verktygsmaskin där arbetsstycket roterar medan skärverktyg bearbetar materialet med hög precision. CNC står för Computer Numerical Control – servomotorer styr alla rörelser enligt ett förprogrammerat program, vilket ger repeterbar noggrannhet ner till ±2 µm. Jämfört med manuell svarvning erbjuder CNC-svarvar tre till fem gånger högre produktivitet per skift, stabil ytfinhet och möjlighet till obemannad drift med maskinutnyttjande över 90 procent.

Typer av CNC-svarvar

Valet av CNC-svarv beror på detaljens komplexitet, seriestorlek och krav på cykeltid. Här är de tre huvudtyperna:

En-revolver svarvar

En-revolver svarvar har en enda verktygsrevolver och två motstående spindlar. De är det kostnadseffektiva valet för stångbearbetning och medelkomplexa detaljer där hög hastighet är viktigare än antal samtidiga operationer. Nakamura-Tome SC-100X² är ett bra exempel – den är 41 procent snabbare än sin föregångare tack vare överlappande spindelstyrning.

Två-revolver svarvar

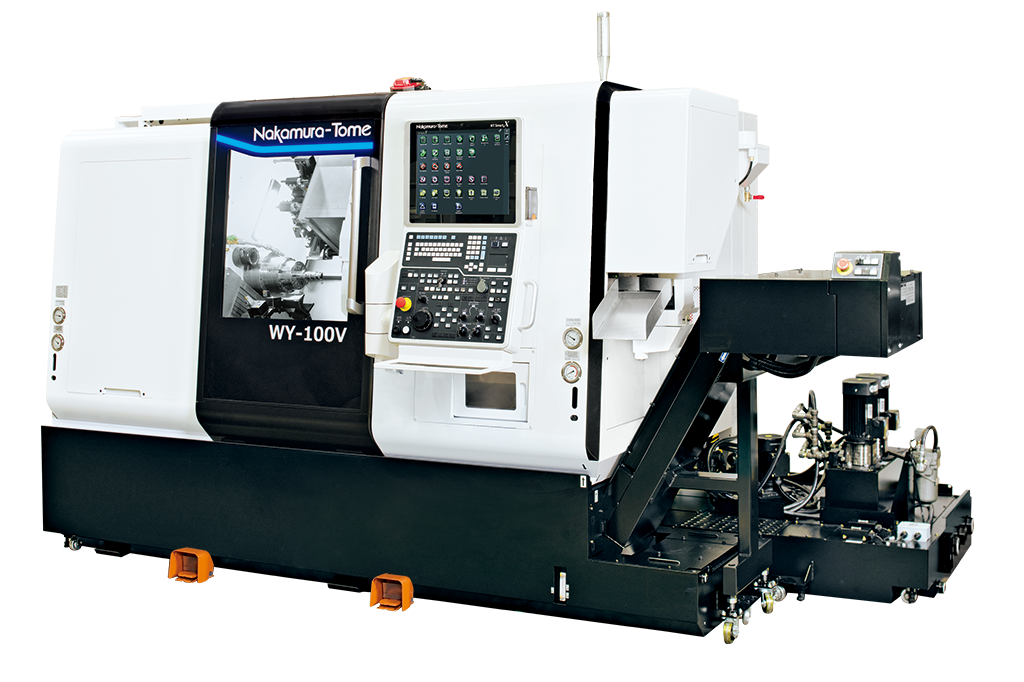

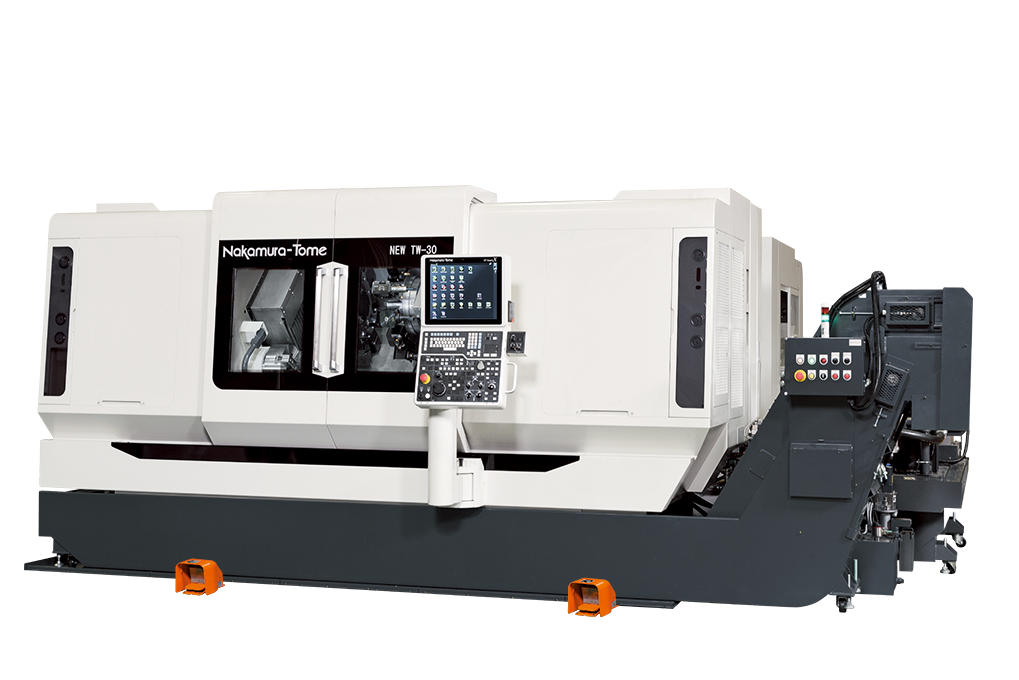

Med dubbla revolvrar och dubbla spindlar kan två-revolver svarvar bearbeta båda ändar av ett arbetsstycke samtidigt, vilket halverar cykeltiden för många detaljer. Y-axel på båda revolvrar ger flexibilitet för komplexa svarv- och fräsoperationer i en enda uppspänning. Nakamura-Tome WY-100V och TW-30 är typiska två-revolver maskiner för fordons- och flygindustrin.

Multitasking-svarvar

Multitasking-svarvar kombinerar svarvning och fräsning i en maskin, ofta med tre revolvrar och Y-axel på samtliga. De ersätter flera maskiner och eliminerar omspänningar, vilket minskar både ledtid och toleransavvikelser. Nakamura-Tome NTY3-100V med tre revolvrar och upp till 72 verktygsstationer är konstruerad för industrier som elfordon, halvledare och robotik.

Varför välja JN Maskiner som leverantör?

Johan Nordström Verktygsmaskiner har varit verksamt sedan 1955 och är generalagent i Sverige och Norge för världsledande tillverkare inom CNC-svarvning. Vi säljer inte bara maskiner – vi erbjuder ett komplett åtagande från initial behovsanalys och applikationsstöd till installation, operatörsutbildning och löpande service med reservdelar i Norden.

Vår tekniska säljorganisation hjälper dig välja rätt maskin baserat på detalj, material, volym och automationsgrad. Vi optimerar skärstrategi, fixturer och CAM-flöden så att maskinen levererar maximalt från dag ett. Med över 70 års branscherfarenhet och ett nordiskt servicenät får du en partner som förstår svensk tillverkningsindustri.

Våra varumärken inom CNC-svarvning

Nakamura-Tome – Japansk precisionstillverkare grundad 1949, specialiserad på multitasking-svarvar och fleroperationsmaskiner. Kända för avancerad programvara som ChronoCut (som minskar stilleståndstiden med upp till 30 procent) och NT Thermo Navigator för temperaturkompensation. Maskiner för fordons-, flyg- och medicinskteknisk industri.

Weisser – Tysk maskintillverkare med fokus på vertikala precisionsvarvar och Pick-up-automationssystem. Weissers UNIVERTOR-serier (AC, AE, AM, AS, V) erbjuder moduler för komplett bearbetning inklusive hårdsvarvning, slipning, borrning och fräsning i samma arbetsområde. Ideala för serieproduktion med höga krav på toleranser och repeterbarhet.

Vanliga frågor om CNC-svarvar

Vad kostar en CNC-svarv?

Priset på en CNC-svarv varierar beroende på maskintyp, antal axlar, spindelkonfiguration och automationsgrad. En enklare en-revolver svarv för stångbearbetning hamnar i ett annat prisintervall än en multitasking-maskin med tre revolvrar och automatisk lastning. Kontakta oss för en offert baserad på just dina produktionskrav.

Vad är skillnaden mellan en CNC-svarv och en fleroperationsmaskin?

En CNC-svarv roterar arbetsstycket medan verktyget rör sig linjärt – den är optimerad för cylindriska former som axlar, hylsor och bussningar. En fleroperationsmaskin (flerop) har istället ett roterande verktyg och automatisk verktygsväxling för fräsning, borrning och gängning av prismatiska detaljer. Moderna multitasking-svarvar, som våra Nakamura-Tome-modeller, kombinerar båda processerna med Y- och B-axlar.

Vilka industrier använder CNC-svarvar?

CNC-svarvar används i de flesta tillverkningsindustrier där cylindriska komponenter behöver bearbetas med hög precision. De vanligaste branscherna är fordons- och underleverantörsindustrin, flyg- och rymdindustrin, medicinsk teknik, energi och kompressortillverkning samt allmän legotillverkning. Våra maskiner från Nakamura-Tome och Weisser täcker allt från små precisionsdetaljer till tung bearbetning.

Hur väljer jag rätt CNC-svarv?

Valet beror på flera faktorer: detaljens storlek och komplexitet, kraven på toleranser och ytfinhet, seriestorlek, och om du behöver kombinera svarvning med fräsning. En enkel axeldetalj kräver en annan maskin än en komplex komponent som ska färdigbearbetas i en uppspänning. Våra tekniska säljare hjälper dig att välja rätt maskin – kontakta oss för en behovsanalys.

Erbjuder ni service och reservdelar för CNC-svarvar?

Ja. Vi erbjuder komplett eftermarknadsstöd i hela Sverige och Norge: installationsstöd, operatörsutbildning, löpande service, kalibrering och tillgång till originalreservdelar. För Nakamura-Tome-maskiner har vi teknisk support lokalt och för Weisser samarbetar vi direkt med tillverkaren i Tyskland.
