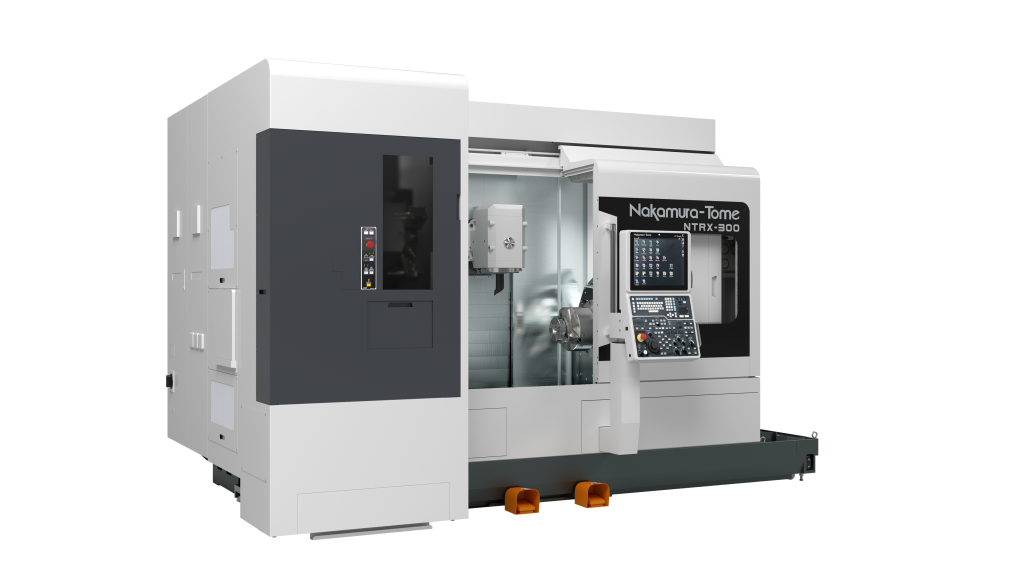

Nakamura-Tome NTRX-300 är en högstyv multitasking-maskin designad för att kombinera olika bearbetningsoperationer i en och samma maskin. Med en ATC (Automatic Tool Changer) och en robust konstruktion erbjuder den enastående precision och flexibilitet.
Nyckelfunktioner
- Rörelseområde: X-Y-planets rörelseområde på 250 mm och B-axelns svängområde på 225°.
- Verktygskapacitet: ATC-magasin med plats för upp till 40 verktyg (valbart upp till 120 verktyg).
- Bearbetningskapacitet: Maximal svarvdiameter på 640 mm och maximal svarvlängd på 1 100 mm.
- Spindelavstånd: Maxavstånd mellan spindlarna på 1 350 mm.
Användarvänlighet
Maskinen har en stor fönsteryta för bättre insyn i bearbetningsområdet och kortare avstånd från maskinens framsida till spindelcentrum för enklare inställning.
Fördelar
NTRX-300 möjliggör komplett bearbetning av arbetsstycken i en enda maskin, vilket minskar produktionscykeltider och ökar effektiviteten. Den robusta designen med låg tyngdpunkt säkerställer stabilitet och precision även vid tunga bearbetningar.
| Max svarvdiameter | 640 mm |
| Max svarvlängd | 1150 mm |
| -VÄNSTER SPINDEL- | |
| Stångkapacitet | 80 mm |
| Max spindelhastighet | 3500 rpm |
| Spindelnos | A2-8 |
| Motor | FANUC AC 22/18.5kW 30/25HP |
| -HÖGER SPINDEL- | |
| Stångkapacitet | 80 mm |
| Max spindelhastighet | 3500 rpm |
| Spindelnos | A2-8 |
| Motor | FANUC AC 22/18.5kW 30/25HP |
| Subspindel axelrörelse | 1100 mm |
| -FRÄSSPINDEL- | |
| Infästning | Capto C6 |
| Motor | FANUC AC 22/15kW, 120/67,8Nm |
| Max spindelhastighet | 8000 rpm |
| B-axelslag | 225° (-120° +105°) |
| Y-axelslag | 250 mm (+/- 125 mm) |
| Verktygsmagasin | 80 verktygsplatser |
| Max verktygsdiameter | 130 mm |
| Max verktygslängd | 300 mm |
| Max verktygsvikt | 12 kg |
| Axelrörelse X1 / Z1 / Y1 | 700 mm / 1100 mm / 250 mm |
